Em 2006 o IBTS deu início a uma pesquisa com o objetivo de traçar um diagnóstico da produtividade proporcionada pelas telas soldadas na montagem das armações de estruturas de concreto armado, em obras executadas em todas as regiões do
país. Exemplo dessa iniciativa é o monitoramento realizado no condomínio residencial Campos Elísios, em Jundiaí (SP), e no edifício comercial The City, no bairro do Itaim, capital paulista.
Nestes dois casos foi possível aferir aumento na produtividade com o uso das telas. Na obra da capital, a diferença positiva chegou a 28,7% e em Jundiaí o índice de melhoria da produtividade alcançou impressionantes 58,4%. Segundo o eng. João Batista Rodrigues, diretor do IBTS, é preciso salientar que esses bons resultados justificam-se em função das características das obras, tipologia das lajes, tipo de equipamento de transporte vertical, mão-de-obra, entre outros fatores.

Voltado ao público de alto poder aquisitivo, o condomínio Campos Elísios, em Jundiaí, é formado por três edifícios residenciais (com 18 pavimentos) e um comercial
(17 pavimentos), que ocupam área construída de cerca de 80 mil m2, num terreno de 14.570 m². O empreendimento ainda prevê um espaço de 11 mil m² com toda a infra-estrutura voltada ao lazer. O projeto de estruturas foi responsabilidade do eng. Arnoldo Wendler, da Wendler Projetos.

O processo construtivo prevê alvenaria estrutural nos pavimentos tipo, cobertura, casa de máquinas e caixa d´água. Na estrutura dos subsolos, as lajes são do tipo nervurada. Já a laje do pavimento tipo é maciça, de concreto moldado in loco. De acordo com o eng. Vicente Paulo de Souza, coordenador de obras da Incorporadora F. A. Oliva, "esse processo construtivo gera, entre outras vantagens, maior velocidade na execução, redução de desperdício, e maior limpeza no canteiro".

Nesta obra ocorreu uma mudança no projeto das armações, uma vez que inicialmente estava prevista a utilização de vergalhões para a montagem das armações. "Na primeira torre, armamos as lajes do pavimento tipo até o 10º andar, da forma convencional. Depois, recebemos um projeto das armações em telas soldadas e percebemos que essa mudança otimizou a organização do canteiro, contribuiu no controle do processo, além de nos proporcionar um custo satisfatório e reduzir o tempo de execução, permitindo o remanejamento da equipe excedente para a execução de serviços em outras áreas", avalia o eng. Vicente Souza.

O acompanhamento técnico da obra e o monitoramento que estão sendo realizados pelo IBTS, consistem, inicialmente, na coleta de dados por um técnico, cuja função era acompanhar o processo no canteiro, aferindo horas de mão-de-obra,
consumos de aço e telas soldadas, entre outros parâmetros. Posteriormente, se procurou agrupar esses dados, que geraram informações sobre os indicadores de produtividade.
" Comparando, pudemos conhecer um pouco mais sobre o uso da tela soldada, seus custos e vantagens, o que nos possibilitou, inclusive, adotar esse tipo de armação para as duas outras torres que estamos executando no mesmo conjunto residencial", explica o coordenador de obras.

Segundo o eng. Vicente Paulo de Souza, a iniciativa de realizar acompanhamento de obras é muito importante para o desenvolvimento do segmento daconstrução: "todo o aprendizado, principalmente no ambiente de obra, que possa nos ajudar a controlar melhor nosso serviço é válido. O IBTS nos orientou e controlou todo o processo de transição e implantação do uso da tela soldada. Num mercado tão competitivo como atualmente, reduzir custos e prazos mantendo um padrão de qualidade é fundamental".
Nas obras do Residencial Campos Elísios, a Incorporadora F. A. Oliva deve utilizar aproximadamente 20.000 m³ de concreto, com especificação de fck variando entre 20 e 30 MPa. Também devem ser empregados aproximadamente 250 t de telas soldadas dos tipos Q 92 e Q 138. A obra foi iniciada em agosto de 2004 e a entrega da última torre está prevista para abril de 2010.

Sofisticação em edifício comercial

Dotado das mais modernas tecnologias, o empreendimento comercial The City vai ocupar 52.428 m² de área construída num terreno de 5.257 m², na av. Juscelino Kubitschek, uma das áreas mais valorizadas da cidade de São Paulo.

O edifício de escritórios corporativos terá 13 pavimentos tipo, dois mezaninos técnicos, térreo, cobertura, heliponto, mais cinco subsolos, com cerca de 800 vagas de garagem. Um dos destaques em termos construtivos são as grandes dimensões das lajes, que alcançam 1.721,43 m², projetadas para suportar uma sobrecarga de 500 kgf/ m², na área de escritórios, e 1.000 kgf/ m², em áreas especiais de serviço. A construção está sendo realizada pela Cyrela e o projeto de estruturas ficou a cargo da empresa Julio Kassoy e Mário Franco.

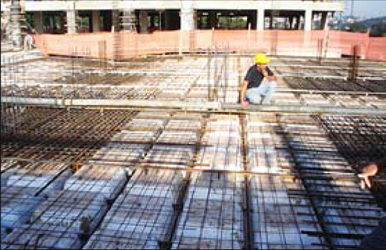

O processo construtivo prevê estrutura em concreto armado, lançamento estrutural dos andares tipo em "grelha", com espaçamento entre vigas de 3,20 m, lajes de 10 cm de espessura e vãos livres de até 15 m. O fechamento de paredes será em alvenaria com blocos de concreto, revestidas com argamassa.

O projeto previa as armações com vergalhão, mas os construtores, depois de receberem informações sobre os resultados oferecidos pelas telas soldadas, optaram por utilizar essa técnica em cinco pavimentos tipo, para estudo de viabilidade.

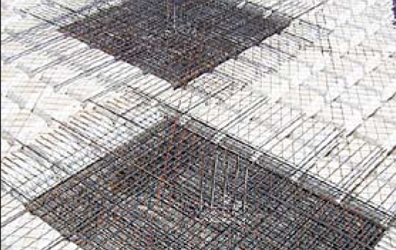

De acordo com os engenheiros residentes Marcio Akira Taka e Sidney Charf, a tela proporciona uma excelente qualidade na distribuição da armadura, aliado a economia de tempo na montagem, características potencializadas nesta obra devido à repetitividade no dimensionamento da armadura (bitola e espaçamento entre as barras iguais entre os diversos panos de laje).
" Comparadas com a armação de vergalhões, as telas soldadas oferecem ganho de produtividade na montagem da armação, qualidade final da armação (espaçamento e alinhamento entre barras, recobrimento da armadura, comprimento de ancoragens nas vigas, etc), e economia de arame para amarração (existente nos vergalhões)", avalia o eng. Márcio Akira.

Esta obra também teve acompanhamento e monitoramento do uso das telas soldadas pelo IBTS. Nesse processo, um técnico da entidade monitorou em período integral todas as atividades do ciclo de concretagem da laje tipo, dando atenção maior ao momento da armação.

Segundo o engenheiro, esse processo oferece dados extremamente precisos sobre os tempos produtivos e improdutivos, medição precisa da produtividade da armação
com comparativos entre vergalhão e tela soldada, e o custo apurado sobre os dois tipos de armação, o que certamente será levado em consideração por parte da construtora ao definir o sistema de armação em obras futuras.

Os construtores esperam consumir, na obra do edifício The City, cerca de 19.000 m³ de concreto, com especificação de fck 40 MPa para toda a estrutura. Também deve se utilizar 43 t de telas soldadas. As obras do empreendimento tiveram início em janeiro de 2005 e a conclusão está prevista para janeiro de 2008.
